PostSubject: Stick sur borne d'arcade RIt Legno   Sun 26 Jun 2011 - 18:12

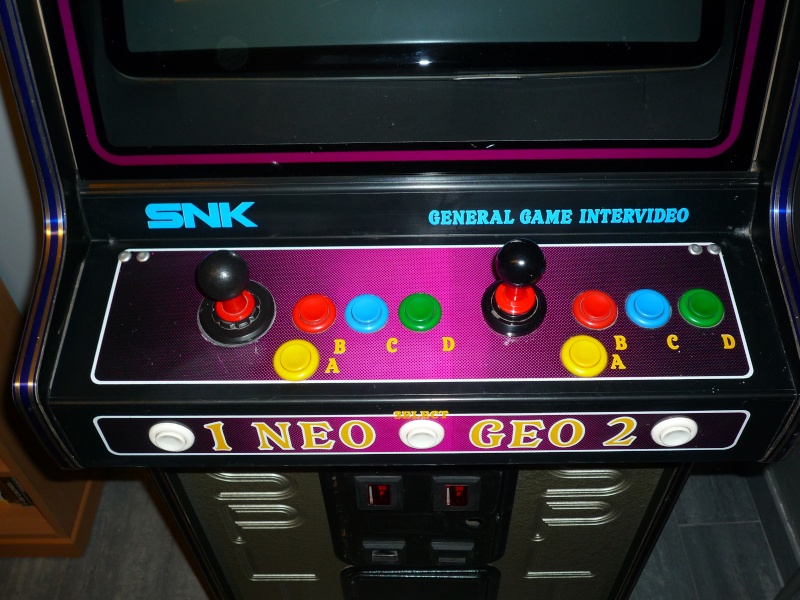

Bonjour, je possède une AES et j'aimerai retrouver l'équivalent du stick d'origine sur ma borne car pour le moment j'ai ce genre de stick :


et je vous avoue que le contraste est violent. Donc que puis-je choisir comme stick compatible avec cette borne sans devoir refaire le panel ressemblant à mon stick AES (course courte et ultra précis).
En même temps si quelqu'un veut bien m'expliquer le principe des soudures au niveau du panel car j'ai l'impression que l'on utilise un câble pour la connexion et un câble de masse reliant l'ensemble.

un grand merci d'avance.
Back to top Go down
View user profile
NeoBob
Mega member
Mega member
NeoBob

Number of posts : 329
Age : 32
City : La Louvière
Country : Belgium
Registration date : 2009-10-25

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 8:01

Salut

Bah le top niveau stick c'est du Sanwa ou du Seimitsu.

Perso je dirais que les Seimitsu ressemblent plus au stick AES que les Sanwa.
Back to top Go down
View user profile
Nomax
Admin
Admin
Nomax

Number of posts : 5696
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 11:46

En effet, le stick de l'AES est un Seimistu.

Malheureusement, les sticks Seimistu sont fait pour être montés sur des panels japonais (une fine plaque de métal). Les panels des bornes européennes étant souvent en bois (plus épais), tu perdras un petit peu de la hauteur de la tige.

Tu peux en acheter ici: http://www.arcadeshop.de/Joysticks-LS-56-Seimitsu_777.html ou demander à Macklane, il doit sûrement savoir en avoir.

Les joysticks actuellement montés sur ta borne sont un modèle qui "pince" le panel et ça laisse des sales traces autour du trou... Avec le Seimitsu, tu as juste la tige qui passe, donc ça va se voir. Tu peux camoufler ça à l'aide d'un washer. Il y en a un livré avec le stick, je pense que c'est celui là: http://www.arcadeshop.de/Control-Parts-Washer-LS-40_820.html. Il fait 4 cm donc si la marque est plus grosse, il faudra prendre ça: http://www.arcadeshop.de/Control-Parts-Washer-regular_524.html (il fait 5,5 cm de diamètre mais tu auras 4 mm du jeu autour de la tige).

Pour les connexions, tu as vu juste, c'est bien un fil différent pour le signal de chaque microswitch et une masse commune.

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
Eurotronic
Giga member
Giga member
Eurotronic

Number of posts : 547
Age : 36
City : Liège
Country : Belgium
Registration date : 2011-01-17

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 12:31

Nomax wrote:
En effet, le stick de l'AES est un Seimistu.

Malheureusement, les sticks Seimistu sont fait pour être montés sur des panels japonais (une fine plaque de métal). Les panels des bornes européennes étant souvent en bois (plus épais), tu perdras un petit peu de la hauteur de la tige.


Pour monter un joystick jap sur un panel en bois , l'astuce consiste a fixer le joy par le dessus du panel.
Tu défonce le panel sur la surface de la plaque, comme ça pas de problème d’épaisseur Wink
Le CPO viendra couvrir la plaque.


Back to top Go down
View user profile http://arcadecrafting.com
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: MERCIIIIII   Mon 27 Jun 2011 - 22:01

Merci beaucoup pour vos informations ultra précises (ce qui est rare sur les forums).

je trouve l'idée d'Eurotronic intéressante le petit soucis c'est que sur mon panel, la déco n'est pas amovible et que je veux absolument conserver la borne dans son état d'origine, au maximum possible.

l'idée de nomax me plait car je ne touche pas à la déco du panel et le faite de perdre quelques centimètres de la barre du stick est envisageable.

La question est quelles sont les différentes longueurs de stick existante???

Merci d'avance.
Back to top Go down
View user profile
Eurotronic
Giga member
Giga member
Eurotronic

Number of posts : 547
Age : 36
City : Liège
Country : Belgium
Registration date : 2011-01-17

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 22:23

Seimitsu (et zippyy), la tige fait 28mm de long.
Sanwa 32mm.
Il existe un modèle de joystick semblable au seimitsu etc, mais avec une tige de 40mm,
ce qui te permet de le mettre sous un panneau épais et de garder la même longueur de tige que sur un panel en métal.
long shaft joystick
Back to top Go down
View user profile http://arcadecrafting.com
Nomax
Admin
Admin
Nomax

Number of posts : 5696
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 22:52

eurotronic wrote:
Seimitsu (et zippyy), la tige fait 28mm de long.
Sanwa 32mm.

Ca dépend, la tige du Seimitsu LS-56 fait 32mm.

eurotronic wrote:
Il existe un modèle de joystick semblable au seimitsu etc, mais avec une tige de 40mm,
ce qui te permet de le mettre sous un panneau épais et de garder la même longueur de tige que sur un panel en métal.
long shaft joystick

Ca c'est cool et pas cher en plus! thumleft

Tout dépend de l'épaisseur du panel...

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
Eurotronic
Giga member
Giga member
Eurotronic

Number of posts : 547
Age : 36
City : Liège
Country : Belgium
Registration date : 2011-01-17

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 22:54

Nomax wrote:


Tout dépend de l'épaisseur du panel...

Tu peut défoncer le panel par le dessous ou mettre des rondelles pour atteindre l’épaisseur parfaite Wink
Back to top Go down
View user profile http://arcadecrafting.com
Nomax
Admin
Admin
Nomax

Number of posts : 5696
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 23:05

eurotronic wrote:
Nomax wrote:


Tout dépend de l'épaisseur du panel...

Tu peut défoncer le panel par le dessous ou mettre des rondelles pour atteindre l’épaisseur parfaite Wink

En effet, et ce sera nickel vu du dessus! thumright

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: Mon panel   Mon 27 Jun 2011 - 23:11

Voila je viens de vérifier mon panel, en faite il est très fin.
Quel stick choisiriez-vous,connaissant mon penchant pour le stick aes??
Merci beaucoup.
Back to top Go down
View user profile
Eurotronic
Giga member
Giga member
Eurotronic

Number of posts : 547
Age : 36
City : Liège
Country : Belgium
Registration date : 2011-01-17

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 23:13

sanwa, seimitsu ou zippyy, franchement c'est kif-kif.
Back to top Go down
View user profile http://arcadecrafting.com
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: fixation stick   Mon 27 Jun 2011 - 23:20

je présume que pour les fixer tu est obligé de percer ton panel.
Back to top Go down
View user profile
Nomax
Admin
Admin
Nomax

Number of posts : 5696
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 23:21

Comme dans les joysticks AES originaux c'est du Seimitsu, je pencherais pour cette marque...

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
Nomax
Admin
Admin
Nomax

Number of posts : 5696
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Mon 27 Jun 2011 - 23:24

Aïe, ils ont tout soudé plutôt que de mettre des cosses. Shit

C'est vrai que sans plaque de montage, il va falloir trouver une astuce... Confused

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: ET OUI   Mon 27 Jun 2011 - 23:47

La personne qui l'avait avant moi avait le sens du travail bien fait Confused
je devrais peut être remettre des cosses sur l'ensemble ?
Back to top Go down
View user profile
Nomax
Admin
Admin
Nomax

Number of posts : 5696
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Tue 28 Jun 2011 - 0:03

philevo wrote:
La personne qui l'avait avant moi avait le sens du travail bien fait Confused
je devrais peut être remettre des cosses sur l'ensemble ?

Ben disons que ça va plus vite ensuite quand tu dois remplacer les boutons et les joysticks...

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: sans plaque de montage????   Tue 28 Jun 2011 - 0:08

tu me parle d'une plaque de montage PQ?
je pas le fixer directement sous mon panel ? µ

Merci à toi.
Back to top Go down
View user profile
Nomax
Admin
Admin
Nomax

Number of posts : 5696
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Tue 28 Jun 2011 - 0:35

philevo wrote:
tu me parle d'une plaque de montage PQ?
je pas le fixer directement sous mon panel ?

Contrairement au joystick actuellement installé, le Seimitsu doit être fixé avec des vis. Si tu le mets comme ça, les vis vont dépasser du panel.

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: Conception du panel   Tue 28 Jun 2011 - 20:41

Bonsoir, aurais tu une photo ou un schéma d'une réalisation (adaptation d'un panel avec plaque de montage).

Merci d'avance
Back to top Go down
View user profile
Eurotronic
Giga member
Giga member
Eurotronic

Number of posts : 547
Age : 36
City : Liège
Country : Belgium
Registration date : 2011-01-17

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Tue 28 Jun 2011 - 23:28

philevo wrote:
Bonsoir, aurais tu une photo ou un schéma d'une réalisation (adaptation d'un panel avec plaque de montage).

Merci d'avance

Il n'existe pas de schema pour ton problème, c'est du cas par cas.
en fait t'a pas le choix, tu va avoir 2 vis qui ressortirons sur le CPO.
Mais t’inquiète pas il existe des vis speciale a tête plate qui ne gène pas durant le jeu.

Sinon pour le montage, ben, tu passe le joystick dans le trou, tu marque les trous de fixation, tu fore, et voila.

A ta place, et tant que tu y est, je changerais aussi les boutons pour des Sanwa.Wink

Back to top Go down
View user profile http://arcadecrafting.com
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: Un grand merci   Wed 29 Jun 2011 - 18:29

Bhen voila, je pense avoir toutes les infos dont j'ai besoin.

Merci beaucoup à tous les intervenants, mon choix se porte sur ces composant

Stick :

Seimitsu LS-56 + Washer regular 55mm

Boutons :

Seimitsu PS 14-GN-CP 30mm

















thumright thumright thumright thumright thumright thumright
Back to top Go down
View user profile
Guest
Guest



PostSubject: Re: Stick sur borne d'arcade RIt Legno   Tue 18 Sep 2012 - 13:42

bonjour
anyone already found a replacement joystick for the original WITHOUT the need of make screw holes thought the control panel plate.
I also looking for that item.
Very hard to find.
I want to keep the control panel original without any screws and bolt though the toppanel.
Txs for the reply

Maarten
Back to top Go down
philevo
Super member
Super member
philevo

Number of posts : 202
Age : 39
City : LIEGE
Country : Belgium
Registration date : 2011-06-25

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Wed 19 Sep 2012 - 8:10

Salut ,

Il existe ce modèle a visser , mais retrouver le même modèle que celui d'origine bonne chance Confused

There is this model has to screw, but find the same model as that of origin good luck



http://www.arcadeshop.de/ILSA-Joysticks-Universal-Joystick-black_565.html



_________________
Back to top Go down
View user profile
pilsathor
Newcomer


Number of posts : 4
Age : 40
Country : France
Registration date : 2012-10-26

PostSubject: Philevo et sa belle Rit Legno   Sat 27 Oct 2012 - 16:08

Salut Philevo !

Je viens d'acquérir la meme borne que toi et j'ai environ 2000 questions a te poser !

T'es toujours dans les parages ?
Back to top Go down
View user profile
MrTimscampi
Newcomer


Number of posts : 3
Age : 27
Country : Belgium
Registration date : 2013-10-02

PostSubject: Re: Stick sur borne d'arcade RIt Legno   Thu 3 Oct 2013 - 10:59

Je viens de choper la même borne (En 2 slot)
Mon écran ne fonctionnait pas mais j'ai réussi à le réparer :p J'ai enlevé et remis la PCB à la nuque du tube puis j'ai donné 2 ou 3 coups dans la partie métallique de la platine (Là où y a le transfo) et le tube s'est rallumé. Là j'ai plus aucun problème...
J'ai pas bien compris ce qui clochait xD L'écran avait l'air de vouloir s'allumer en boucle, sans jamais réussir à faire partir le tube.
Quelqu'un à une idée ? Là il marche, mais si le transfo est sur le point de passer l'arme à gauche, autant le changer :p
Je compte faire quelques mesures au multimètre ce week-end et comparer avec la charte dans le manuel. (Le moniteur est un Intervideo.)

Je cherche aussi des joystick de remplacement, idéalement le plus proche possible de ceux d'origine Smile (Je voudrais la restaurer au plus proche possible de l'origine Smile )

Le neon dans le marquee est aussi HS, où je pourrais en trouver un ? (C'est ma première borne ^^)
Back to top Go down
View user profile
Sponsored content




PostSubject: Re: Stick sur borne d'arcade RIt Legno

Back to top Go down

Stick sur borne d'arcade RIt Legno
Back to top
Page 1 of 2Go to page : 1, 2  Next
 Similar topics
-
» [Résolu]Connexion via borne wifi connectée au modem Noos
» Connexion borne Airport Extreme
» Adresse IP nabaztag.com pour borne airport
» BON ANNIVERSAIRE NATHAN/JOY-STICK
» [Hors-sujet] Pivot Stick Figure Animation

Permissions in this forum:You cannot reply to topics in this forum
Arcade Belgium Forums :: Arcade :: Technical Corner-
Jump to:
