PostSubject: BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL   BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL Clock_9Tue 1 Mar 2011 - 15:48

Qui n'a jamais en connectant ou deconnectant un PCB, déssouder un des fils du Jamma?
Que ce passerai il si vous déconnectez à chaud le Jamma de votre slot preferé? je n'ose y pensez..

Apres un incident Embarassed de ce genre avec mon slot MVS je me suit decidé a réaliser un BOITIER JAMMA pour ma borne.
Sont inclus:
un interrupteur ON/OFF avec Led
divers boutons de controle :TEST SW, SERVICE SW,1P START,CARTRIDGE SEL

Le cout est d'environ 10Eur pour réaliser ce boitier. Very Happy
Au final, voila à quoi ca ressemble:
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 19_boi10


Comme OUTILLAGE:

lame scie à metaux
lime douce
pince coupante
petit tournevis plat
pince à denuder ou cutter
fer à souder
foreuse
meche 4,5,7
meche 13 (optionnel)
pistolet à colle (optionnel)
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 01_out10


Et le MATERIEL:
1 boitier plastique de dimensions:150/70/50mm
3-4 boutons poussoirs momentané
1 interrupteur DPST ou DPDT (2 poles)
1 connecteur Jamma (celui de la borne à modifier)
2 vis+écrous M3/20
1 Led rouge 5mm
1 résistance 150ohms 1/4w (brun/vert/brun)
fils électrique de différentes couleurs
1-2 colliers de serrage (colson)
un rouleau de tape
baton de colle ou autre colle (pour fixer la led)
etain à souder
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 02_mat10


Bon, ont commencent:

Avant tout,reperez la hauteur du PCB (pied inclus) et lreportez la sur la face du boitier.
Prenez la hauteur à la moitié de l'épaisseur du PCB,chez moi c'est 21mm.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 03_hau10

BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 04_rep10


1)TRACAGE DU BOITIER:
Le trait tracé précedemment est l'axe de symetrie du connecteur Jamma.
La découpe mesure 115/10mm, centrez le par rapport à la largeur du boitier.
A 5mm du bord exterieur du connecteur tracé les trous des fixations.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 05_tra10

Séparez les boutons de 15mm d'axe à axe.
Laissez un peu plus de place autour de l'interrupteur ON/OFF
Tracez les boutons le plus à gauche possible afin de laisser la place pour mettre une étiquette.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 06_tra10

Tracez le trou de sortie des cables à 6mm du bord, ainsi comme la meche fait 13mm,
le trou ne sera pas rond, et les cables seront bien serrés Wink
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 07_tra10


2)FOREZ ET DECOUPEZ
Pour les boutons poussoirs et l'interrupteur, utilisez la meche de 7mm.
Pour la Led, meche de 5mm.
Pour les vis du Jamma, meche de 4mm.
Pour le trou de sortie du cable utilisez la meche de 13mm ou utilisé la technique citée plus bas pour le Jamma.

Pour le Jamma, commencez par forez une série de trou de 5mm de chaque coté du connecteur. 4ou5 trous devraient suffir.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 08_dec10

Utilisez la lame de scie à metaux et découpez les contours du connecteur.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 09_dec10

Finissez les coins avec la petite lime ou un cutter.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 10_dec10

Vérifiez que le connecteur passe dans la fente.Si c'est ok vous pouvez le vissez en place.
ATTENTION! fixez le connecteur à l'exterieur du boitier en le glissant par l'interieur.
Vissez aussi les boutons et l'interupteur a leurs places, un point de colle pour la led.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 11_fix10

BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 12_fix12


3)SOUDURES:
reperez et coupez les cables d'alim 5v et 12v. Ne coupez pas à ras du connecteur.
Soudez le 5v et 12v à 2 poles de l'interrupteur,
soudez les autres poles de l'interupteur au jamma, a leurs places.
Partez de la sortie 5v de l'interupteur, soudez y une patte de la resistance et l'autre patte à l'anode de la led (voir schéma).
Soudez la cathode de la led à la masse.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 13_jam10
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 14_sou10

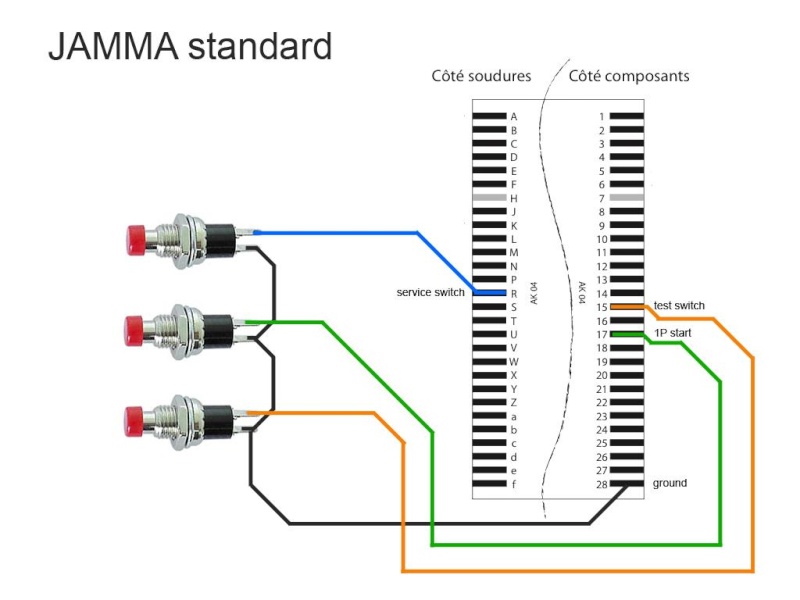

Soudez une masse sur chaque boutons, vous pouvez passez de bouton en bouton avec le meme fil.
Soudez un fil à chaque bouton jusqu'au connecteur Jamma (voir schéma).
NOTE: j'ai mis 2 schémas car le cablage d'un slot MVS est légerement différent du standard JAMMA.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 15_jam10
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 16_jam10
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 17_sou10


Il ne reste plus qu'a enroulez un petit bout de tape autour du cable au niveau du trou de sortie et a serrer un collier sur celui ci à l'extremité du boitier comme ca si le cable est tendu, il ne tire pas sur les soudures.
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 18_blo10


Il ne vous reste plus qu'a fermez le boitier, mettre une étiquette/dymo pour repérer les boutons,
et voila! C'est fini!
BRICOLAGE: COQUE JAMMA/ HOW TO: JAMMA SHELL 19_boi11

Maintenant vos beaux PCB sont mieux protegé d'une "manipulation malencontreuse".

A bientot:)
