Branchement convecteur ega/cga video vers vga Empty
PostSubject: Branchement convecteur ega/cga video vers vga   Branchement convecteur ega/cga video vers vga Clock_9Sun 20 Mar 2016 - 10:53

Salut à tous ,

Je cherche une solution pour mon problème de branchement :

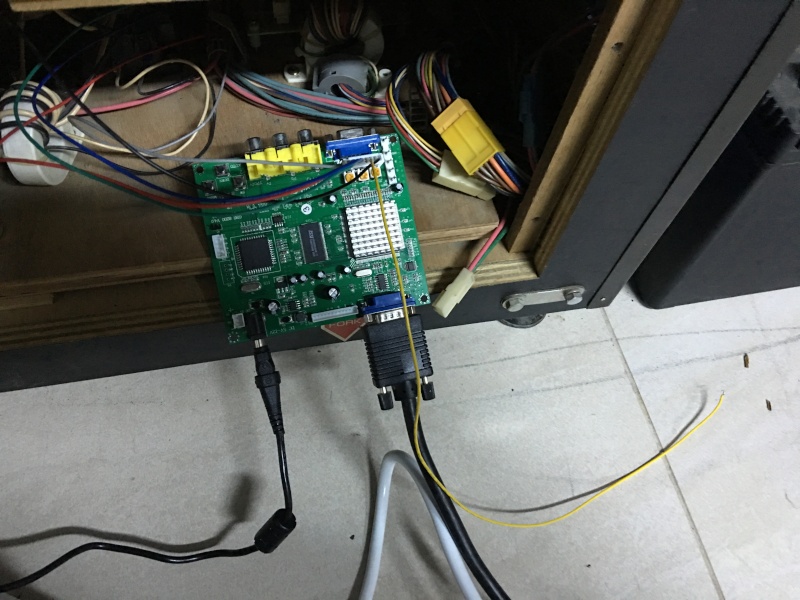

en effet j'ai acheté un convertisseur video , effectué les branchements et je n'ai pas de signal
Les fils soudés se situent à gauche de la carte .

Branchement convecteur ega/cga video vers vga Img_5313

Branchement convecteur ega/cga video vers vga Img_5312

J'ai bien soudé le bleu sur B
Le rouge sur R
Le vert sur G
Le jaune sur Sync
Le noir la masse

Et cela ne me donnait pas de signal : du coup j'ai enlevé le fil jaune et fixé à la place le fil "gris " et même résultat
Je me retrouve donc avec un fil pas relié ( soit le jaune ou soit le gris )
Je ne sais pas à quoi sert ce 5ème fil

Quelqu'un sait 'il d'ou vient le problème ?

J'utilise pour le test un écran de pc tft

Merci à vous thumleft
Back to top Go down
Lv426mankind
Valued member
Valued member



Number of posts : 98
Age : 42
Country : Belgium
Registration date : 2013-07-20

Branchement convecteur ega/cga video vers vga Empty
PostSubject: Re: Branchement convecteur ega/cga video vers vga   Branchement convecteur ega/cga video vers vga Clock_9Mon 21 Mar 2016 - 8:11

Personne pour m'aider ?
Back to top Go down
ratex
Super member
Super member
ratex


Number of posts : 118
Age : 43
City : Liège
Country : Belgium
Registration date : 2007-11-03

Branchement convecteur ega/cga video vers vga Empty
PostSubject: Re: Branchement convecteur ega/cga video vers vga   Branchement convecteur ega/cga video vers vga Clock_9Wed 23 Mar 2016 - 14:00

tu te prends la tete pour rien à souder,
utiliser ce connecteur-ci:

Branchement convecteur ega/cga video vers vga V4ryup
soit sur le cable qui a dû t'être livré avec ton convertisseur,
soit que tu récupères sur un loom jamma

Lv426mankind wrote:
Personne pour m'aider ?
Back to top Go down
Lv426mankind
Valued member
Valued member



Number of posts : 98
Age : 42
Country : Belgium
Registration date : 2013-07-20

Branchement convecteur ega/cga video vers vga Empty
PostSubject: Re: Branchement convecteur ega/cga video vers vga   Branchement convecteur ega/cga video vers vga Clock_9Wed 23 Mar 2016 - 14:44

Merci pour ton aide ,
voilà après avoir mis le connecteur que tu as dit sur la carte , je ne sais pas comment le brancher sur la carte de la borne :


Branchement convecteur ega/cga video vers vga Img_5314

Là ce sont les câbles branchés à l'origine

Branchement convecteur ega/cga video vers vga Img_5110

Du coup , à part souder par dessous , je ne vois pas comment des câbles aussi gros peuvent être mis avec les câbles beaucoup plus fin
