 Problème réglage écran

Go down
AuthorMessage
Lv426mankind
Valued member
Valued member


Number of posts : 87
Age : 37
Country : Belgium
Registration date : 2013-07-20

Problème réglage écran  Empty
PostSubject: Problème réglage écran    Problème réglage écran  Clock_9Mon 24 Aug 2015 - 15:57

Salut ,
J'ai un gros soucis avec l'écran de ma dernière acquisition : Mortal Kombat 2
En effet , je n'arrive pas à le régler . Par exemple au choix du perso , reptile  est brun gris ( tout comme la barre de vie ) alors que ça devrait être vert fluo .
Après moult tentatives , j'ai décidé de brancher l'écran de ma borne Nba Jam sur celle de MK et là surprise ... même résultat Evil or Very Mad
Pourtant la borne Nba Jam n'avait pas de soucis d'écran ???
Quelqu'un pourrait'il m'aider car je deviens fou ?
Sur ces 2 bornes Midway il s'agit des mêmes écrans : marque , modèle "Zénith"

Ecran :

Problème réglage écran  Img_4010


Problème réglage écran  Img_4011


Problème réglage écran  Img_4012


Merci pour votre aide  salut
Back to top Go down
View user profile
Nomax
Admin
Admin
Nomax

Number of posts : 5712
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Mon 24 Aug 2015 - 17:53

Salut,

oui en effet, tu n'a plus de vert! colors

Si tu as branché l'écran du NBA Jam dans la borne Mortal Kombat et que tu as le même résultat, c'est que ça ne vient pas de l'écran, mais soit du câblage (fort probable), soit de la carte du jeu (moins probable mais toujours possible).

Qu'est-ce qu'il se passe quand tu mets la carte de Mortal Kombat dans la borne NBA Jam?

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
Lv426mankind
Valued member
Valued member


Number of posts : 87
Age : 37
Country : Belgium
Registration date : 2013-07-20

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Mon 24 Aug 2015 - 22:24

Merci pour ce conseil , j'ai essayé dans le peu de temps que j'avais et je pense être sur la bonne voie :
j'ai changé "en vitesse" les pcb et voilà le résultat :

Problème réglage écran  Img_4110


je n'ai pas tout bien connecté mais c'était un test , demain je brancherai tout comme il faut , tu dois être dans le bon thumright
je croise les doigts et reviens vers toi dès que j'ai le résultat final

Merci beaucoup salut

Back to top Go down
View user profile
ratex
Super member
Super member
ratex

Number of posts : 118
Age : 38
City : Liège
Country : Belgium
Registration date : 2007-11-03

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Tue 25 Aug 2015 - 16:01

Sega rally, Nba Jam, Mortal Kombat 2, t'as acheté un lot ou quoi lol Very Happy ?

Lv426mankind wrote:
Salut ,
J'ai un gros soucis avec l'écran de ma dernière acquisition : Mortal Kombat 2
Back to top Go down
View user profile
Lv426mankind
Valued member
Valued member


Number of posts : 87
Age : 37
Country : Belgium
Registration date : 2013-07-20

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Tue 25 Aug 2015 - 18:07

Bien le bonjour ,
Non ce n'était pas un lot Razz , c'est si difficile de trouver des bons vieux jeux comme on en fait plus que dès que j'en trouve j'essaye de ne pas laisser passer l'occasion Very Happy

Je viens de terminer mon essai sur les 2 bornes et voilà le résultat :

Problème réglage écran  Img_4111

Je n'ai pas procédé aux réglages mais le principal est là : le vert est présent cheers

Du coup j'ai remis les cartes en place et de nouveau sur la borne MK même chose , donc il est plus que probable que ce soit un problème de câbles ( merci Nomax )
Le soucis c'est qu'il y a 3 câbles seuls ??? peut- être que le problème vient de là ?
Quelqu'un pourrait 'il m'éclairer car je ne vois pas à quoi ils servent ?

Problème réglage écran  Img_4112

Problème réglage écran  Img_4113

Problème réglage écran  Img_4114

Mais qu'est ce que c'est ce binzzz ???
Back to top Go down
View user profile
Lv426mankind
Valued member
Valued member


Number of posts : 87
Age : 37
Country : Belgium
Registration date : 2013-07-20

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Wed 26 Aug 2015 - 19:52

Ah que voilà une bonne nouvelle : je pense avoir trouvé l'origine du problème ( nomax encore merci )
En effet , j'ai switché le câblage entre mes 2 bornes et voilà le résultat :


Problème réglage écran  Img_4116


le vert est revenu cheers

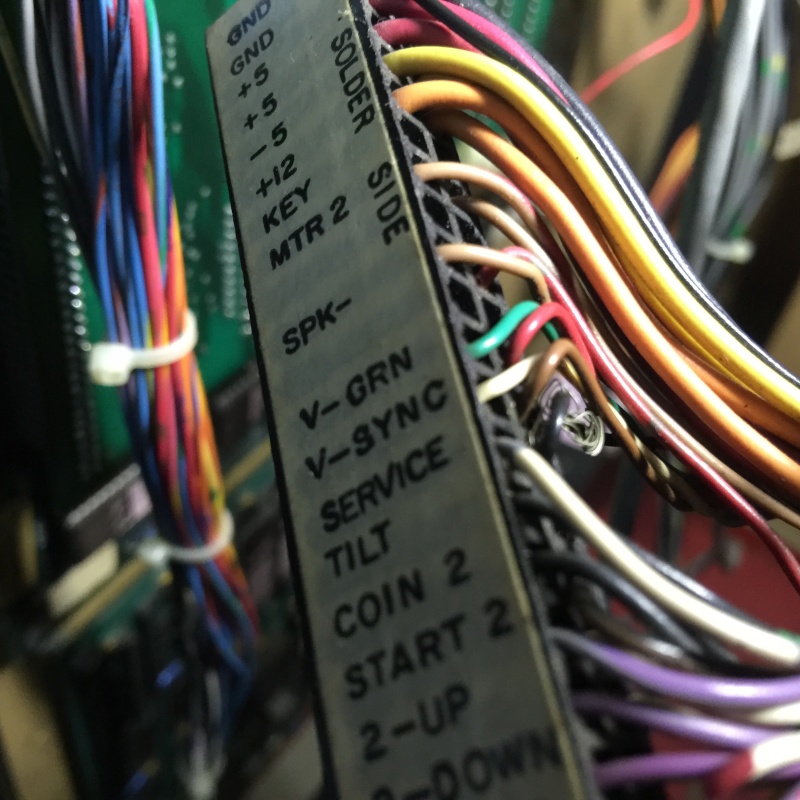

Je pense que ce câble est à l'origine du problème :

Problème réglage écran  Img_4117

( celui dénudé )

Mais maintenant ( content de ne pas devoir changer l'écran oufffff ) , ou peut 'on trouver un cable comme celui là ? ou bien réparer mais comment ?

Pour l'instant je suis content thumleft



Back to top Go down
View user profile
Nomax
Admin
Admin
Nomax

Number of posts : 5712
Age : 37
City : Haltinne
Country : Belgium
Registration date : 2005-01-20

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Thu 27 Aug 2015 - 17:57

Le coupable peut être soit le fil vert, soit la lamelle de métal correspondante au niveau du peigne JAMMA qui serait trop écartée et ne ferait plus contact avec la carte du jeu.

- Essaie de jouer avec le fil pour voir si ça change quelque chose.
- Tu peux mettre une épaisseur conductrice de courant au niveau de la lamelle pour rétablir le contact.

Au pire, tu peux remplacer complètement le peigne JAMMA.
Il y en a un complet pour 12,39€ chez Arcade Invaders à Liège: http://www.arcadeinvaders.com/product_info.php?cPath=43_46&products_id=370

_________________
Visit the website and my blog. - Linux user #448789 - B.U.B.
Back to top Go down
View user profile http://www.arcadebelgium.be/
ratex
Super member
Super member
ratex

Number of posts : 118
Age : 38
City : Liège
Country : Belgium
Registration date : 2007-11-03

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Mon 31 Aug 2015 - 10:28

Nomax wrote:


Au pire, tu peux remplacer complètement le peigne JAMMA.
Il y en a un complet pour 12,39€ chez Arcade Invaders à Liège: http://www.arcadeinvaders.com/product_info.php?cPath=43_46&products_id=370

+1 remplace le loom jamma Smile
Back to top Go down
View user profile
Lv426mankind
Valued member
Valued member


Number of posts : 87
Age : 37
Country : Belgium
Registration date : 2013-07-20

Problème réglage écran  Empty
PostSubject: Re: Problème réglage écran    Problème réglage écran  Clock_9Tue 22 Sep 2015 - 10:53

Voilà j'ai reçu mon câblage gamma ce matin , mais novice que je suis , je pensais seulement remplacer l'ancien par le nouveau et là que j'ai le câble devant moi je ne vois comment faire :


ancien câble


Problème réglage écran  Img_4217

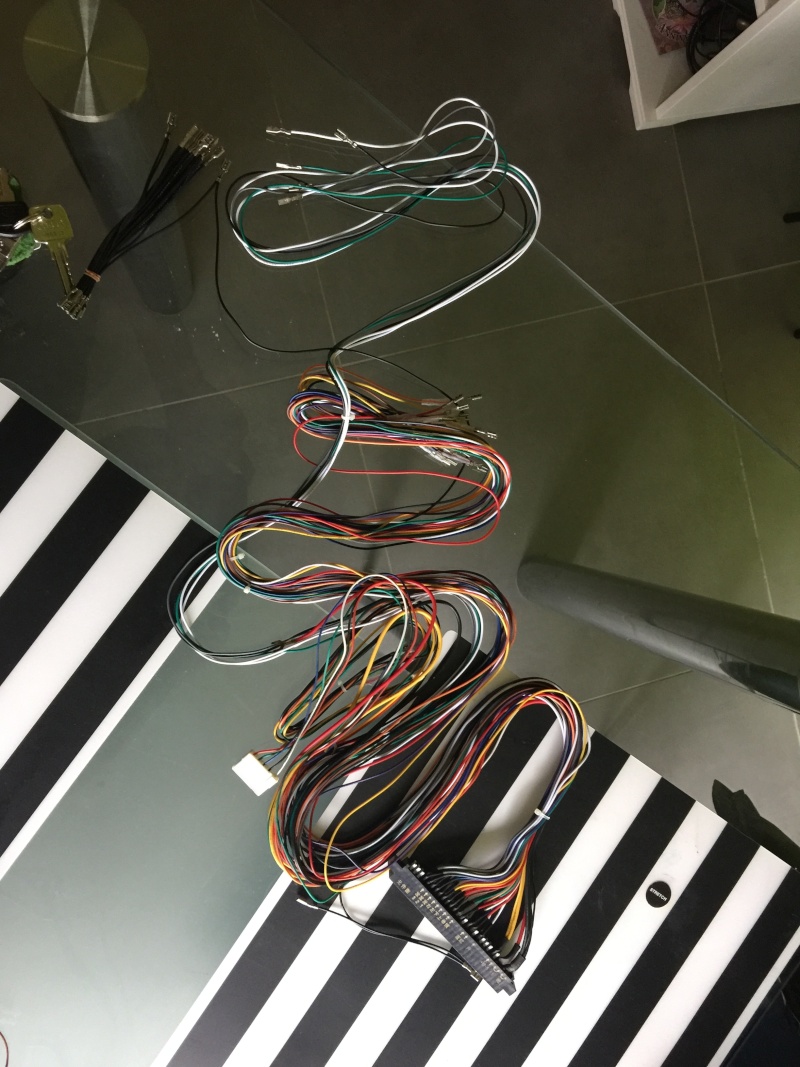

nouveau câble


Problème réglage écran  Img_4218


Maintenant , anciennes fiches


Problème réglage écran  Img_4219

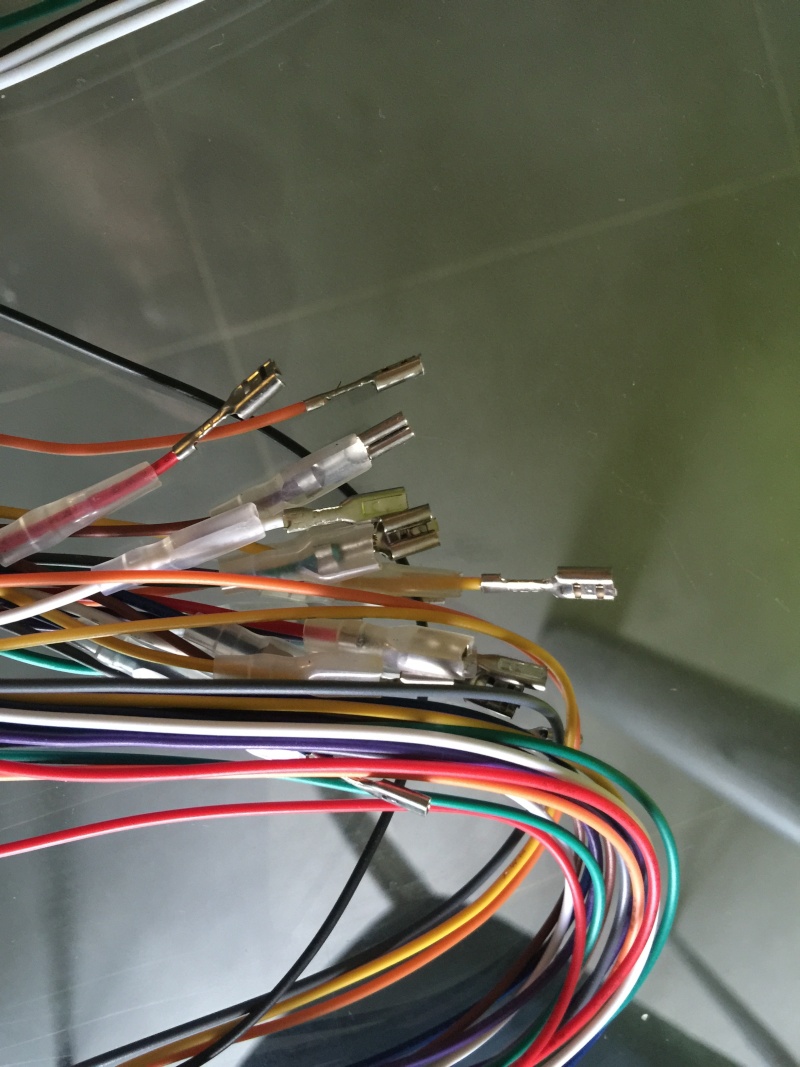

nouvelles fiches


Problème réglage écran  Img_4220


comment dois je faire pour les connecter ? Faut il des adaptateurs ou fiches spéciales ? ou bien clipser ?
Je ne m'attendais pas à ça Shit


Merci salut
